انتخاب قالب خمش لوله مناسب برای خم کن لوله خودکار یک تصمیم مهم است که می تواند به طور قابل توجهی بر کیفیت، کارایی و کارایی عملیات خمش لوله شما تأثیر بگذارد. بهعنوان یک تامینکننده قابل اعتماد خمکنندههای لوله خودکار، اهمیت این انتخاب را درک میکنم و اینجا هستم تا شما را در این فرآیند راهنمایی کنم.
آشنایی با اصول قالب های خمشی لوله
قالب های خمشی لوله از اجزای ضروری یک خم کن لوله خودکار هستند. آنها وظیفه شکل دادن به لوله ها در منحنی ها و زوایای مورد نظر را بر عهده دارند. قالب ها در اشکال، اندازه ها و مواد مختلفی وجود دارند که هر کدام برای کاربردها و انواع لوله های خاص طراحی شده اند.
رایج ترین انواع قالب های خمشی لوله عبارتند از:
- ماندرل می میرد: از این قالب ها هنگام خم کردن لوله های جدار نازک برای جلوگیری از ریزش یا چروک شدن لوله در طول فرآیند خمش استفاده می شود. یک سنبه به لوله وارد می شود تا دیواره داخلی را پشتیبانی کند و از خمش صاف و یکنواخت اطمینان حاصل کند.
- برف پاک کن می میرد: قالب های برف پاک کن همراه با قالب های سنبه ای کار می کنند. آنها با پاک کردن سطح لوله در حین خم شدن، به کاهش ایجاد چین و چروک در قسمت داخلی خم کمک می کنند.
- فشار می میرد: قالب های فشاری در طول فرآیند خمش به لوله فشار وارد می کند و اطمینان حاصل می کند که لوله به طور دقیق از کانتور قالب خمشی پیروی می کند. آنها برای دستیابی به خمیدگی های ثابت و دقیق بسیار مهم هستند.
- قالب های خمشی: این قالب های اصلی هستند که شکل و شعاع خم را تعیین می کنند. قالبهای خمشی در شعاعهای مختلفی وجود دارند و میتوانند برای برآوردن نیازهای خمشی خاص سفارشی شوند.
عواملی که در انتخاب قالب های خمشی لوله باید در نظر گرفته شوند
مواد لوله
جنس لوله یکی از مهمترین عواملی است که در انتخاب قالب خمشی باید در نظر گرفته شود. مواد مختلف خواص مکانیکی متفاوتی مانند سختی، شکل پذیری و کشسانی دارند. به عنوان مثال، لولههای فولادی ضد زنگ در مقایسه با لولههای آلومینیومی سختتر و سختتر خم میشوند. بنابراین، ممکن است برای لولههای فولادی ضد زنگ به قالبی از مواد سختتر، مانند فولاد ابزار، نیاز باشد. از سوی دیگر، برای مواد نرم تر مانند مس یا آلومینیوم، می توان از قالبی با سطح صاف تر برای جلوگیری از خراش استفاده کرد.
اندازه لوله و ضخامت دیوار
اندازه و ضخامت دیواره لوله نیز در انتخاب قالب نقش بسزایی دارد. لولههای با قطر بزرگتر و لولههای با دیوارههای ضخیمتر به نیروی بیشتری برای خم شدن نیاز دارند و در نتیجه، قالب قویتری دارند. قالب باید به درستی اندازه شود تا لوله شود. استفاده از یک قالب خیلی کوچک می تواند منجر به خم شدن محکم یا آسیب به لوله شود، در حالی که یک قالب خیلی بزرگ ممکن است باعث لغزش لوله یا ایجاد خمش نادرست شود.
شعاع خم شدن
شعاع خمش مورد نظر یکی دیگر از عوامل مهم است. شعاعهای خم محکمتر به قالبهای دقیقتری نیاز دارند و ممکن است به پشتیبانی اضافی مانند سنبه نیاز داشته باشند. اگر نیاز به دستیابی به شعاع خمشی کوچک دارید، باید قالبی با شعاع خمشی کمتر و ویژگی های پشتیبانی بهتر انتخاب کنید. برعکس، برای شعاع خمش بزرگتر، می توان از قالبی با منحنی تدریجی تر استفاده کرد.
حجم تولید
حجم تولید عملیات خمش لوله شما می تواند بر انتخاب قالب تاثیر بگذارد. برای تولید با حجم بالا، ممکن است بخواهید روی قالبهای باکیفیت و بادوام سرمایهگذاری کنید که میتوانند در برابر استفاده مکرر بدون سایش قابل توجه مقاومت کنند. این قالبها ممکن است از قبل گرانتر باشند، اما میتوانند در درازمدت با کاهش زمان خرابی برای تعویض قالب، در هزینهها صرفهجویی کنند. برای تولید با حجم کم، قالب های استاندارد کم هزینه تر ممکن است کافی باشد.
طیف وسیعی از خم کن های لوله خودکار و قالب های سازگار ما
ما به عنوان یک تامین کننده پیشرو در خم کن های لوله خودکار، طیف گسترده ای از محصولات را برای رفع نیازهای مختلف خمشی ارائه می دهیم. مادستگاه خم کن لوله فلزیبرای خم کردن لوله های فلزی مختلف از جمله فولاد، آلومینیوم و مس مناسب است. مجهز به قالب های باکیفیت است که برای ایجاد خمیدگی دقیق و ثابت طراحی شده اند.

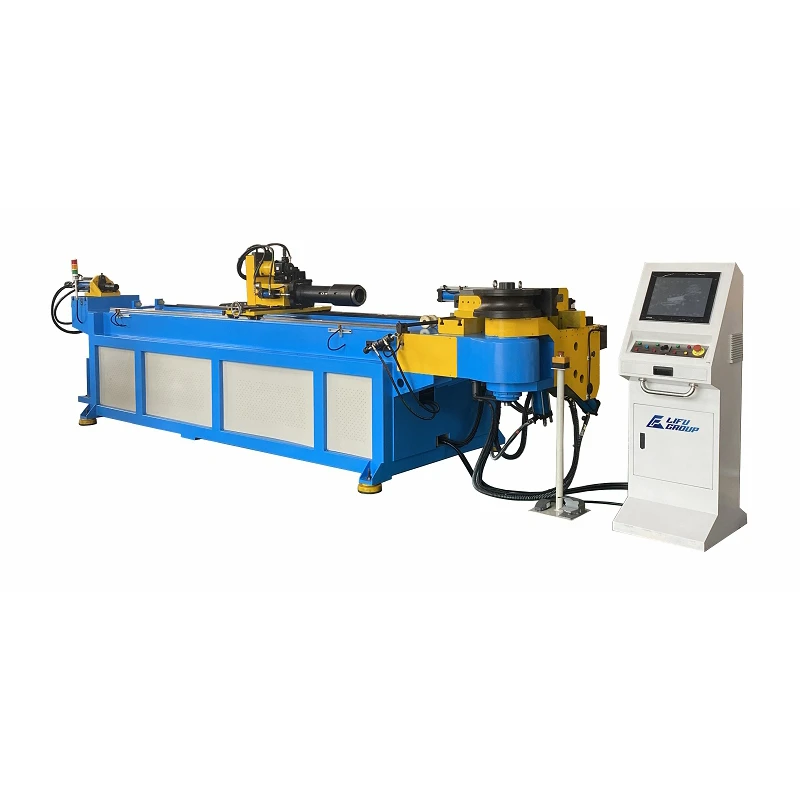

ماخم کن لوله اگزوز هیدرولیکبه طور خاص برای خم کردن لوله های اگزوز طراحی شده است. با قالب هایی عرضه می شود که برای نیازهای منحصر به فرد خم شدن لوله اگزوز، مانند خم های محکم و سطوح صاف، بهینه شده اند.
برای عملیات خمشی پیچیده تر و دقیق تر، مادستگاه خم کن لوله هیدرولیک CNCانتخاب ایده آل است این امکان خم شدن قابل برنامه ریزی را فراهم می کند، به این معنی که می توانید به خم های بسیار دقیق و قابل تکرار برسید. قالبهای ماشینهای CNC ما طوری مهندسی شدهاند که با سیستم کنترل دستگاه کار میکنند و عملکرد مطلوب را تضمین میکنند.
طراحی قالب سفارشی
در برخی موارد، قالب های استاندارد ممکن است نیازهای خاص شما را برآورده نکنند. به همین دلیل است که ما خدمات طراحی قالب سفارشی را نیز ارائه می دهیم. تیم مهندسین با تجربه ما می توانند با شما برای طراحی و ساخت قالب هایی که دقیقاً مطابق با نیازهای شما هستند همکاری کنند. این که آیا برای شکل لوله منحصر به فرد، شعاع خمش خاص یا یک فرآیند تولید خاص به قالب نیاز دارید، ما می توانیم راه حلی برای شما ایجاد کنیم.
تعمیر و نگهداری و مراقبت از قالب های خمش لوله
نگهداری و مراقبت صحیح از قالب های خمشی لوله برای اطمینان از طول عمر و عملکرد آنها ضروری است. در اینجا چند نکته وجود دارد:
- تمیز کردن: قالب ها را به طور مرتب تمیز کنید تا کثیفی ها، زباله ها و براده های فلزی پاک شوند. این می تواند از سایش زودرس و آسیب به سطح قالب جلوگیری کند.
- روانکاری: قبل از هر بار استفاده از یک روان کننده مناسب روی سطوح قالب بمالید. روانکاری اصطکاک را در طول فرآیند خمش کاهش می دهد که می تواند عمر قالب را افزایش داده و کیفیت خم را بهبود بخشد.
- بازرسی: به طور دوره ای قالب ها را از نظر نشانه های سایش، ترک یا آسیب بررسی کنید. برای جلوگیری از ایجاد خمیدگی معیوب، قالب های فرسوده یا آسیب دیده را فوراً تعویض کنید.
- ذخیره سازی: قالب ها را در محیط خشک و تمیز نگهداری کنید تا از زنگ زدگی و خوردگی جلوگیری شود. برای ایمن نگه داشتن قالب ها در صورت عدم استفاده از پوشش ها یا قاب های محافظ استفاده کنید.
نتیجه گیری
انتخاب قالب خمش مناسب برای لوله خم کن خودکار شما یک کار پیچیده اما حیاتی است. با در نظر گرفتن عواملی مانند جنس لوله، اندازه، ضخامت دیواره، شعاع خمیدگی و حجم تولید، میتوانید آگاهانه تصمیم بگیرید. ما به عنوان یک تامین کننده قابل اعتماد Auto Pipe Bender، متعهد هستیم که قالب ها و ماشین هایی با کیفیت بالا برای شما فراهم کنیم که نیازهای خمشی شما را برآورده کند. چه نیاز به قالب های استاندارد داشته باشید یا به راه حل های طراحی شده سفارشی، ما تخصص و منابع لازم را برای کمک به شما داریم.
اگر علاقه مند به کسب اطلاعات بیشتر در مورد محصولات ما هستید یا برای انتخاب قالب نیاز به کمک دارید، لطفا با ما تماس بگیرید. تیم کارشناسان ما آماده پاسخگویی به سوالات شما و راهنمایی شما در فرآیند خرید هستند. بیایید با هم کار کنیم تا بهترین نتایج را در عملیات خم کردن لوله شما بدست آوریم.
مراجع
- کتاب راهنمای فناوری خم کردن لوله نوشته جان دو
- "فرآیندهای پیشرفته شکل دهی فلزات" نوشته جین اسمیت
- استانداردها و دستورالعمل های صنعتی برای خم شدن لوله ها
